此外，施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序，写出图纸目录。

基本方法：先粗后细，

平面、系统多对照。

阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

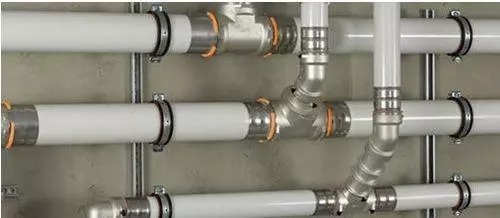

室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时，应该掌握的主要内容和注意事项如下：

(1) 查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2) 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3) 查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

(4) 消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5) 在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6) 对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

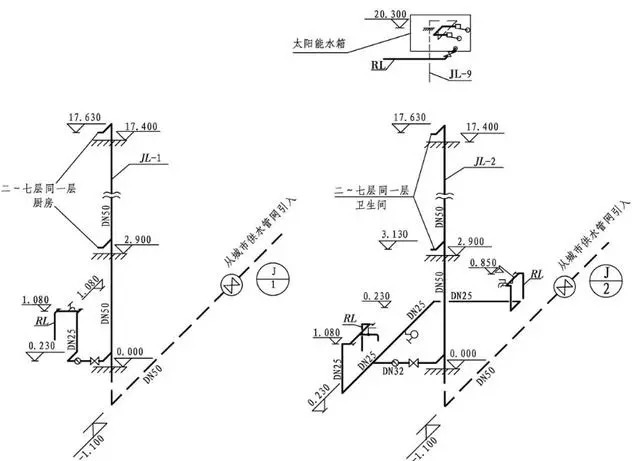

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时，应掌握的主要内容和注意事项如下：

(1) 查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

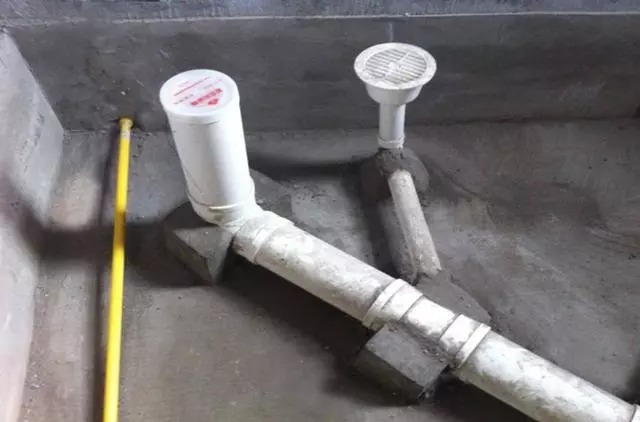

(2) 查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3) 系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。

室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。

这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。

文章来源：《给水排水》 网址: http://www.gspsgw.cn/zonghexinwen/2021/1220/485.html
